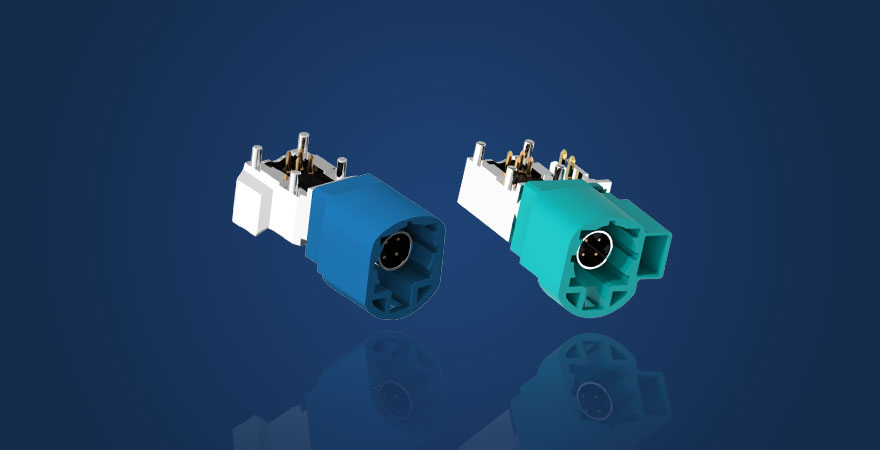

PCB板端連接器
HSD連接器（High Speed Data）是一種高性能數據信號連接器，屬于全屏蔽型互連系統。可防止串擾和外部來源的干擾，特性阻抗是100Ω。HSD連接器兩對差分信號對，可以依據低壓差分信號（LVDS）發送數據，通常應用于汽車信息娛樂模塊、攝像頭、抬頭顯示等，還可以用于USB 2.0 / 3.0、以太網（10Base-T1s ,100BASE-TX，100BASE-T1，1000BASE-T1 ）規范。 在環視ADAS系統應用中，攝像頭通過Fakra連接器與線束連接， 線束另一端連接 HFM（Mini-Fakra）連接器，從而使采集到的數據能傳輸至車輛環視系統（AVM），再由HSD連接器連接線束，將數據輸送至主機，最終通過 HSD+2連接器將數據輸送到顯示屏上。
|
電氣性能
|
|
特性阻抗
|
100 Ohm
|
|
頻率范圍
|
0-6 GHz
|
|
工作電壓
|
60V rms
|
|
絕緣電阻
|
≥1000MΩ
|
|
載流量
|
≤3 A DC@85℃
|
|
耦合衰減
|
≥75dB DC to 1Ghz
|
|
駐波比
|
≥22dB DC to 1Ghz
|
|
≥18dB DC to 2Ghz
|
|
機械特性
|
|
插拔次數(標準）
|
≥25
|
|
插拔次數（防水）
|
≥5
|
|
插合力
|
≤30N
|
|
插合力（防水）
|
≤40N
|
|
分離力
|
≥5N
|
|
保持力
|
≥110N
|
|
防誤插力
|
≥80N
|
主要特性
- 支持信號速率最高達6Gbps
- 多顏色Codings區分，機械防錯
- 4PIN/4+2PIN，配置可選
應用領域
- LVDS,以太網和USB控制接口
- 輔助駕駛系統

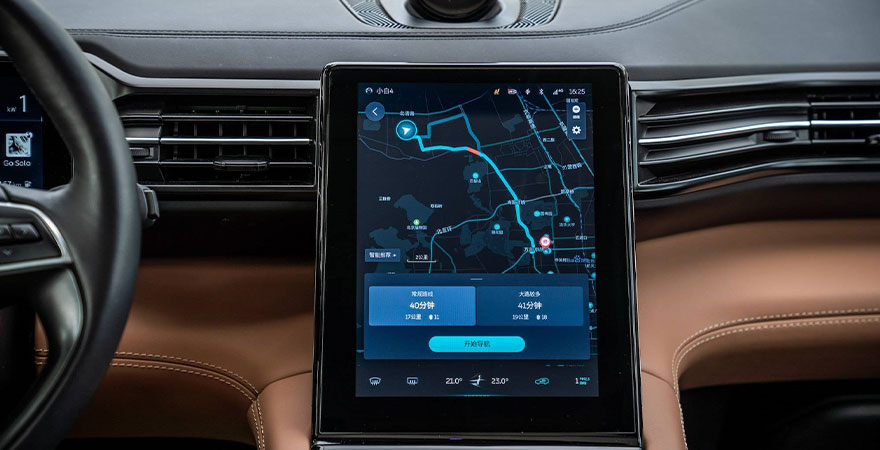

- 高級娛樂系統
- 互聯網和移動通信
- 下一代無線局域網:“WiGig”(千兆無線)
